Основная таблица технических параметров

Полная модель автомобиля

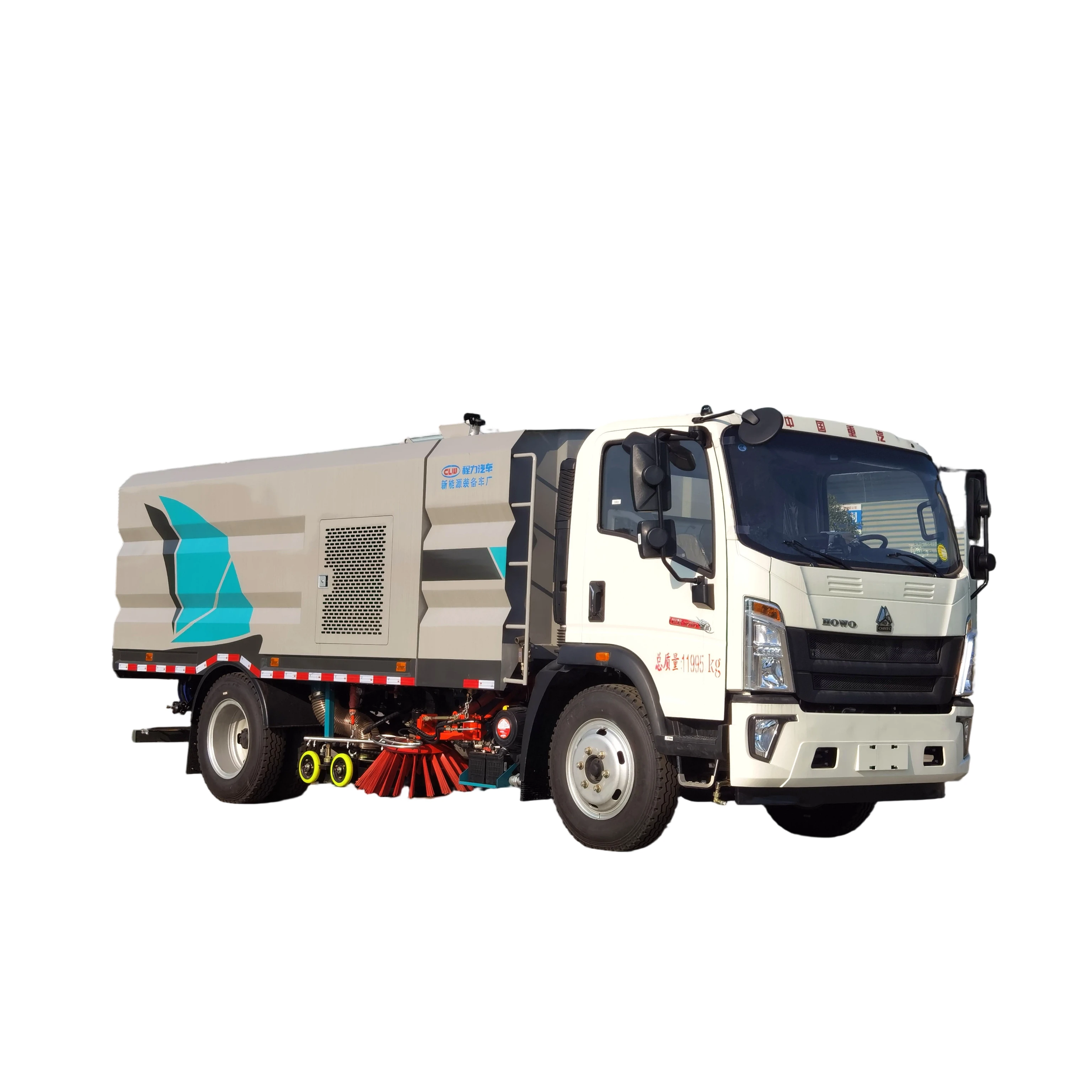

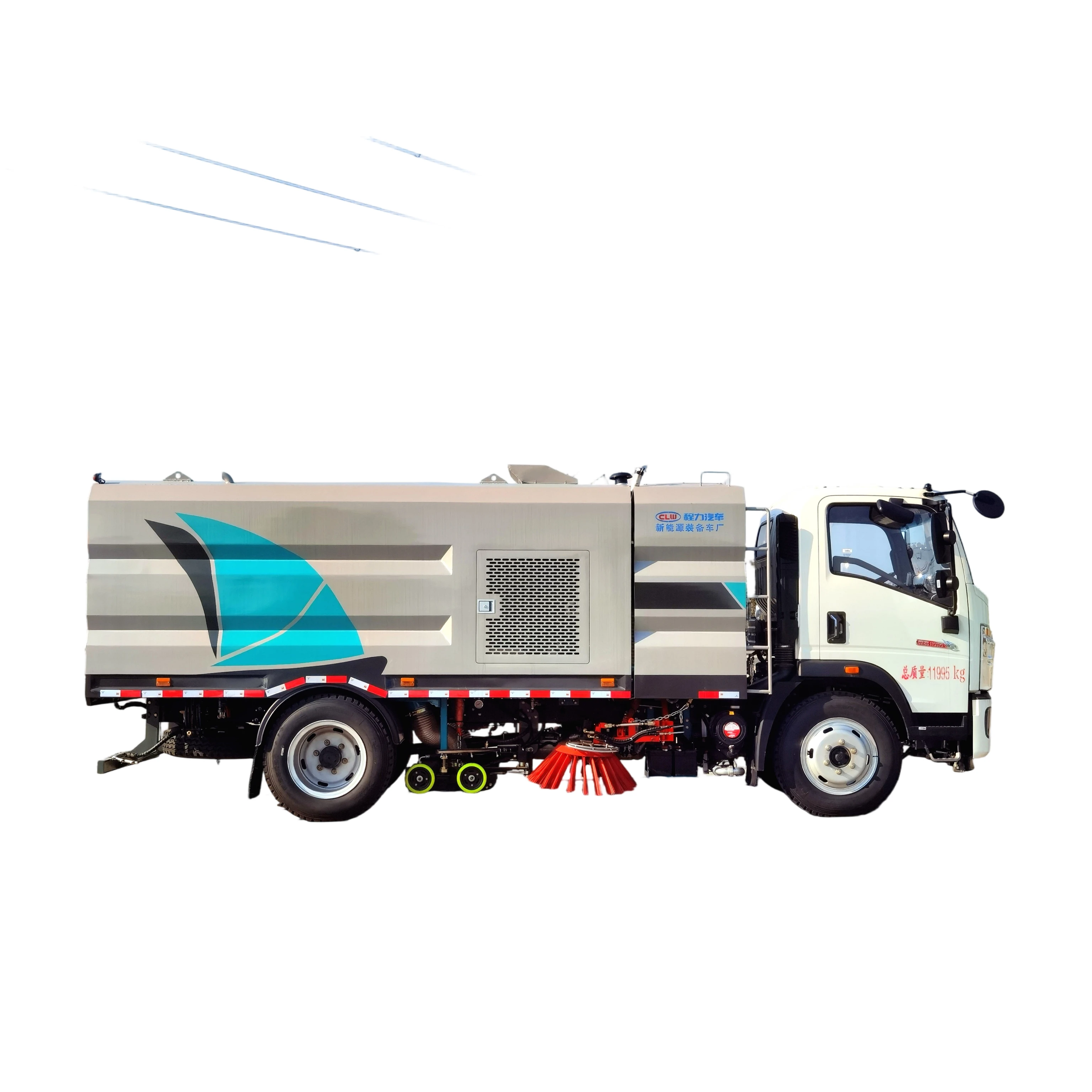

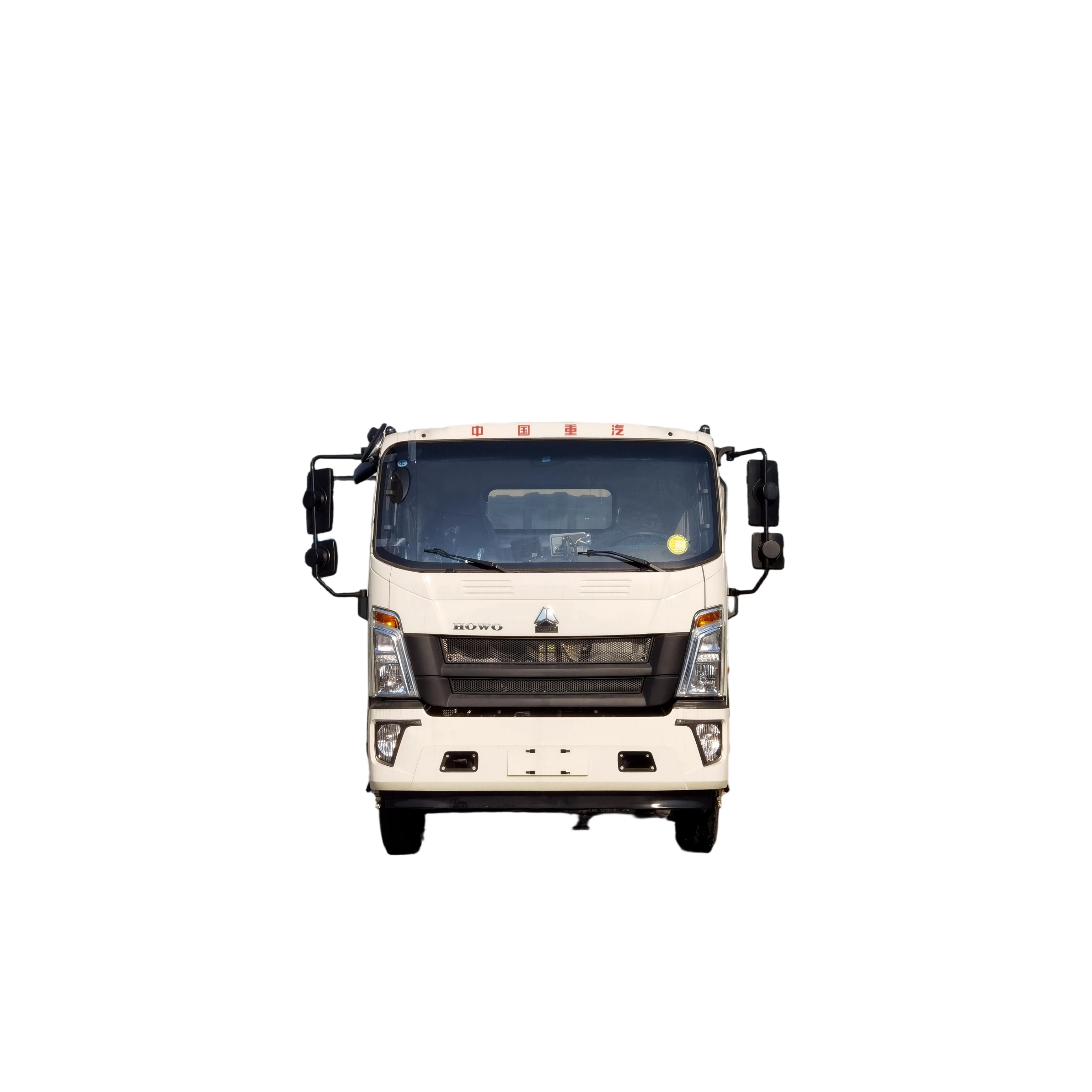

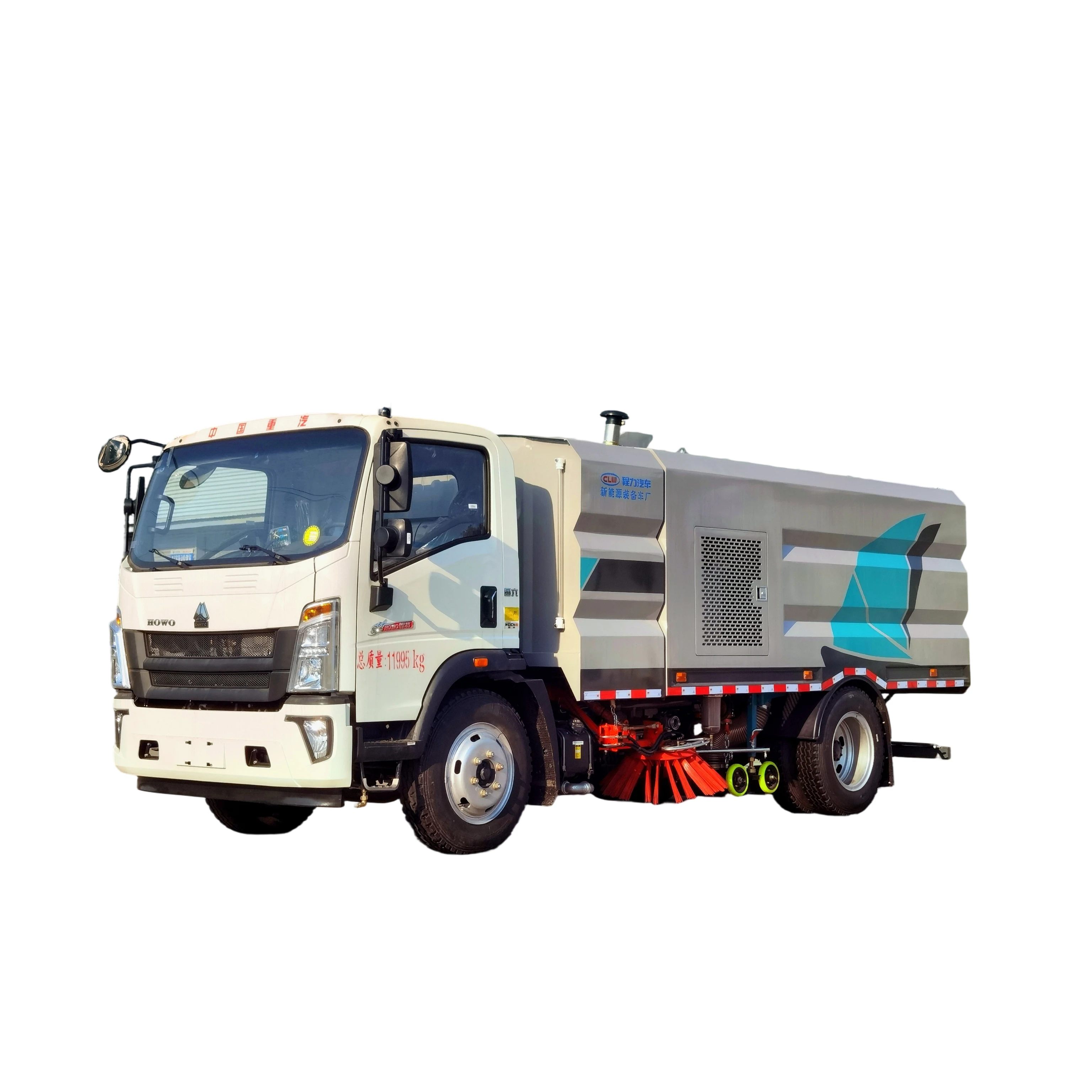

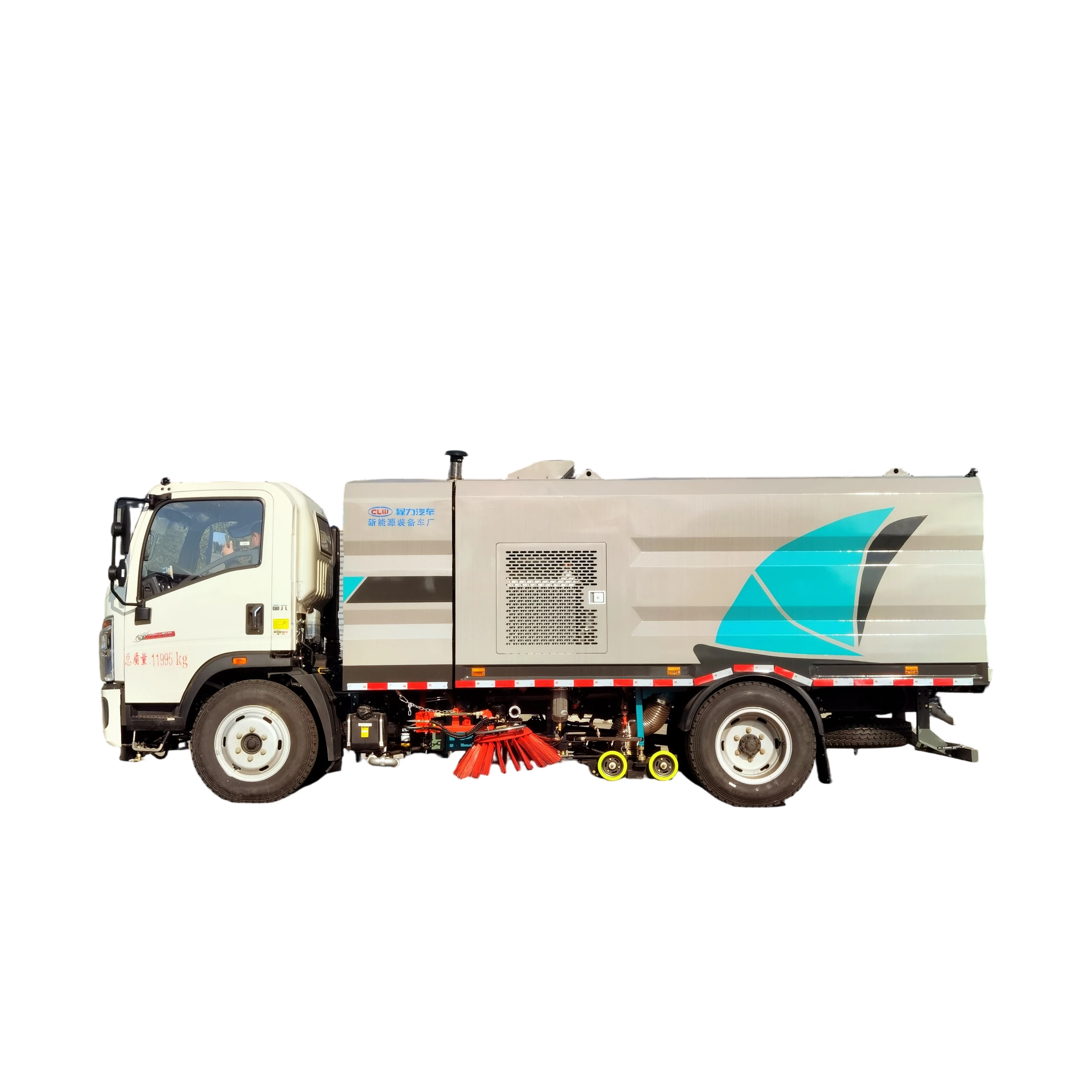

CL5182TXS6AGX

Циклоидный двигатель

Двигатель Liton/Двигатель Liwoma

Модель шасси

ZZ1187K501GF1

зубчатая насосная помпа

Shiyan Changshun

Общая масса (кг)

18000

гидравлический домкрат

Hypris

Масса без нагрузки (кг)

12950, 12300, 11670

сальник гидравлического цилиндра

Тайвань Динцзи

额定负载能力 (кг)

4920, 4855, 5570, 5505, 6200, 6135

Гидравлический трубопровод для масла

Да Хан

осевая база (мм)

5000

Электромагнитный клапан модуль

Hypris

Объем водяного бака (м³)

9

Сейсмостойкий манометр

Чэнду Тяньуэй

Ёмкость мусорного ведра (м³)

7 (нержавеющая сталь)

Возврат фильтра масла

Шанхай Софима

扫描宽度 (мм)

3000-3500

Перекрытие системы (MPa)

10-12

Тип шин

10.00R2018PR

Объем гидравлического масляного бака (л)

>=60

effluent standard

GB17691-2018 Национальный стандарт класс VI

Колесная арматура напряжение цепи (В)

24

Внешние размеры (длина × ширина × высота) (мм)

8620, 8520, 8220×2500×3265, 3180

Напряжение работающего устройства (В)

12

Мощность основного двигателя (л.с.)

220

Конфигурация электрического управления

Дополнительный двигателя тахометр, датчик температуры воды, сигнал тревоги температуры масла, переключатель управления

Объем главного двигателя (см³)

4580

контрольный переключатель

Shanghai Schneider

Дополнительный двигатель

Cummins 170-сильный турбированный двигатель модели

PLC

Бай Цяофу

Вторичная мощность двигателя (кВт)

125

автоматический выключатель

Хайгер

Вторичная лошадиная сила двигателя (л.с.)

170

Спецификации батареи

12В–140 Ah (2 блока, подключенных параллельно)

Вторичный рабочий объем двигателя (мл)

5900

Тип вентилятора

9.0-класс без обслуживания центробежный вентилятор

Скорость скрейпинга (км/ч)

3-15

Передача вентилятора

Дополнительный двигатель + сцепление + 4 компонента из высокотемпературостойкой ленты A

清洁操作速度 (км/ч)

15-20

Вентиляторный ремень

Зеодимская триединая

Максимальная мощность очистки (м²/ч)

50000

额定风扇速度 (об/мин)

2000

Плотность материала (г/см³)

2

自动离合器

Центробежного типа; сделан из импортных материалов

Масса единичного образца материала (кг)

1.5

Скорость воздушного потока вентилятора (м³/ч)

12000~23000

Максимальный размер частиц всасывания (мм)

>=100

扫描结构

Боковые стороны рамы регулируются по высоте и延伸向外进行垂直清扫， приводимые в действие гидравлическими моторами с регулируемой скоростью вращения.

Угол выгрузки мусорного бака (°)

>=30

Аксессуары для сканирования дисков

Корpus для чистки диска, чистящая щетка, гидравлический цилиндр,油管, шатун, регулировочный шток, гидромотор

Эффективность сканирования

≥96%

Диаметр расширения сканирования (мм)

φ800-900

Work Noise (dB)

Меньше 88, соответствует требованиям GB7258

Скорость сканирующего мотора (об/мин)

140

Тип привода

4×2 задний привод

Количество сканирования

2

Тип подвески

пластина пружины

Наклон сканирующего диска

Наклон вперёд 5°–15°, наклон наружу 5°–10°

Количество пружин из стального листа

11/9 + 8, 3/9 + 8, 3/3 + 2, 2/3 + 2, 3/-, 2/-, 2/3, 7/7 + 6, 7/7 + 3, 3/7 + 6, 3/7 + 3, и т.д.

Структура сопла

Двухсасочный патрубок с широким входным отверстием, оборудованный 8 встроенными высоконапорными форсунками и системой подвески на гидравлических пружинах с плавающей опорой

Тип торможения

Двухпутевая пневматическая тормозная система, барабанного типа

Straw diameter (mm)

φ180

Дистанция торможения при полной загрузке на скорости 30 км/ч (м)

≤10

Бренды соломы

NORRES

Максимальная скорость (км/ч)

101

Подшипник колеса

SKF (Skifer)

Минимальный радиус поворота (м)

8

Противозаклинивающий обод

Stellana

максимальная градуированность

≥30%

Пробой жесткости сопла от земли (мм)

5～8

сцепление

Однодисковый сухой диафрагменный пружинный离合ер, гидравлически управляемый

Скорость потока через сопло и трубу (м/с)

50～65

трансмиссия

трансмиссия Huawo 8-ступенчатая (с синхронизатором)

Отрицательное давление сопла (ммH₂O)

380

Потребление топлива на 100 километров (Л)

≤14

предупреждающее устройство

Система голосового оповещения о заднем ходе автомобиля

Потребление топлива в повседневных задачах (л)

≤8

Вторичная операционная система

Электрический блок управления сзади, контролирующий подъем главного отсека и открывание/закрывание задней двери

Расход топлива на 10 000 квадратных метров рабочей площади (л)

≤3

аварийная система

Ручная насосная аварийная подъемная система

Снижение пыли и метод распыления воды

Облачная туманность низкого давления

Конфигурация коробки

Прямоугольное стальное ведро для мусора с водяным баком, изготовленным из листовой стали с электрофосфатическим покрытием; характеристики: стенки 3 мм и дно 4 мм, бесшовная сварка, включает в себя самоочищающиеся форсунки.

高压水泵

GTM 进口高压泵

工作布局

Центрально-установленные двойные чистящие диски + широкая задняя всасывающая насадка + струйная палка высокого давления; боковые струйные палки с двусторонней функцией избежания препятствий и сброса

Компоненты высоковольтной системы

Низконапорный насос, фильтр воды, трубопроводная система, стальная струйная рама, высоконапорный наконечник

Список функций

Установка стационарного мытья передней секции, низкое давление обратной промывки, уборка края, задний распыл для подавления пыли, 15-метровый высокое-давление барабан, самоочистка корпуса

Область удаления пыли и контроля

Слева, справа и переднее сканирование

Общие преимущества автомобиля

Пprefabricated structure with universal components; no secondary dust generation during operation, cleaning efficiency ≥96%.

Vacuum dust collection location

Внутри portu всасывания присоски

Auxiliary Engine Idling Speed (r/min)

750~790

Тип управления

Электронное управление, одно нажатие

Максимальная частота вращения вспомогательного двигателя (об/мин)

2400

Тип гидравлической системы

Открытая, электропитаемая централизованная система управления

Требования к техническому обслуживанию

Основной и вспомогательные двигатели имеют общую топливную емкость; фильтр топлива должен проверяться и заменяться регулярно.

гидравлический компонент

Нажимная помпа, циклоидный мотор, гидравлический цилиндр, соленоидный клапан, интегрированный блок, насос высокого давления

Детали после продажного обслуживания

Не требуется первоначальный платеж; покрытие обслуживания на весь срок службы; национальная гарантийная служба; 24-часовая реакция на сбои.
